Attack From Mars! (Bally - 1995)

Présentation

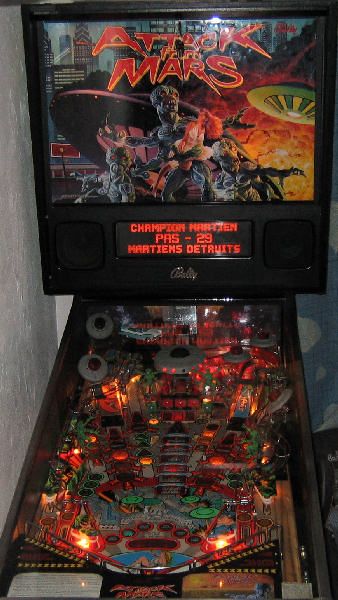

Flipper Bally sur le thème de des martiens dans un style vieux films des années 60. Il dispose d'une soucoupe animées, une banque de 3 cibles qui disparaissent sous le plateau ainsi qu'un stroboscope en guise de flash.

Ce flipper ne m'appartient pas il m'a été généreusement prêté, un grand merci à son propriétaire qui se reconnaîtra !

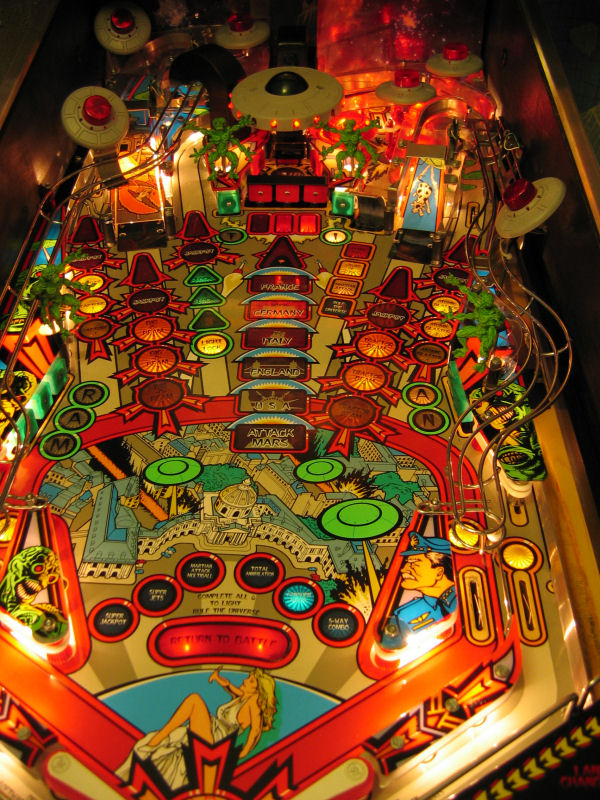

Le plateau est assez vide en bas, tout est concentrée sur le dernier 1/3 du haut.

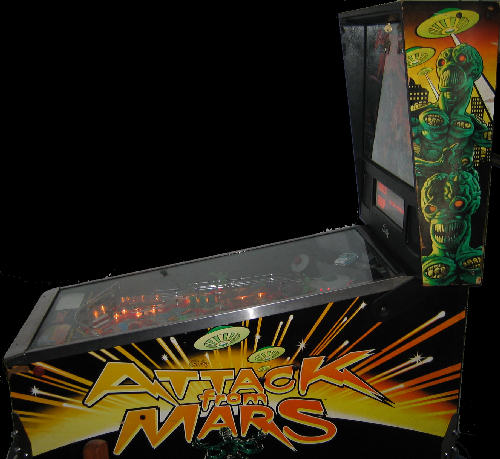

Vue de la caisse, celle ci est malheureusement décolorée comme la majorité des flips de cette époque qui ont le rouge qui passe au soleil et vire au jaune.

Vue du dessous, plutôt aéré avec pas grand chose au centre, tout est concentré au fond du plateau. Pas de rampes sous le plateau non plus.

Nettoyage

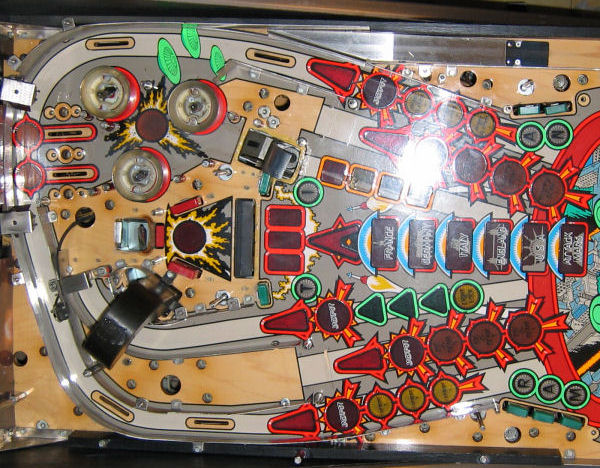

Comme d'habitude pour bien nettoyer rien de tel que de démonter tous les éléments du plateau pour le mettre à nu:

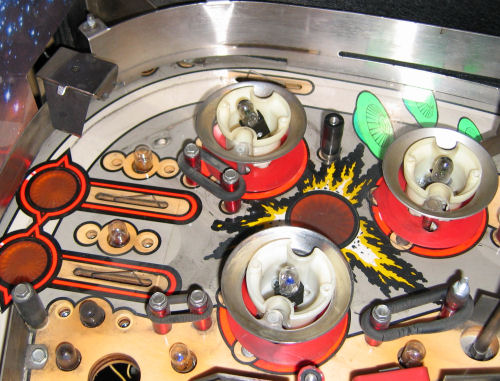

Les élastiques sont foutus et c'est sale par là:

Après un peu d"huile de coude c'est déjà mieux, je nettoie toujours partout même au fond du flip sous les décors:

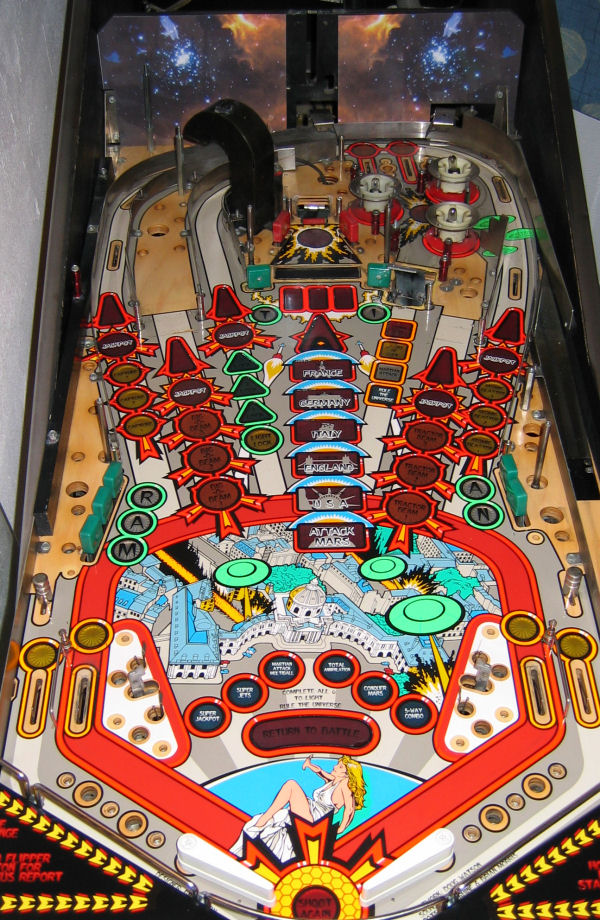

On remonte tout, sans rien oublier et avec des élastiques neuf et voilà, c'est beau :-)

Réparation

Les diodes qui sont d'origine pour alimenter l'illumination général ont tendance à chauffer et noircir la carte en bas à gauche, ces diodes sont inutiles et peuvent être remplacées par des straps (fil) ou résistances 0 ohms.

Petit truc: pour dessouder on chauffe par dessus et on tire une fois l'étain fondu, n'essayez pas de dessouder par le dessous c'est galère la pompe à dessouder est inefficace car les pattes sont très grosses et rentrent tout juste. Une fois les résistances enlevées on retire la vieille soudure à la pompe sans problèmes puis on ressoude des fils ou des résistances 0ohms.

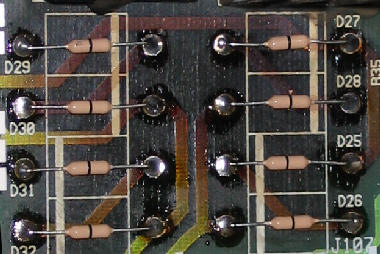

Et voilà ce que ça donne avec des résistance 0ohms:

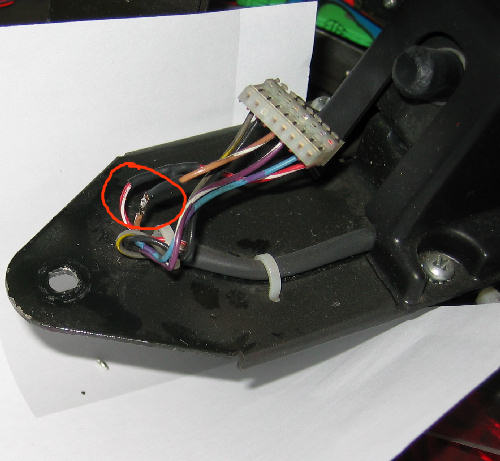

Autre problème, les LEDs de la soucoupe ou le flash ne marchent plus ou restent fixes sans tourner, il se peut que ce soit à cause du câblage sous la soucoupe. Ressoudez et mettez un bout de gaine thermo rétractable. Pour y accéder il suffit juste de démonter la soucoupe ensuite glissez une feuille en papier dessous pour éviter que la soudure ne coule sur le plateau. Ici on voit que le fil qui correspond au flashs ainsi que le fil qui correspond à l'entrée 'DATA' des LEDs a été réparé:

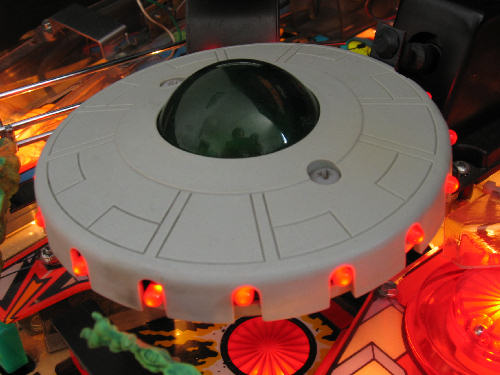

Et voilà après réparation du câblage sous la soucoupe les LEDs fonctionnent à nouveau:

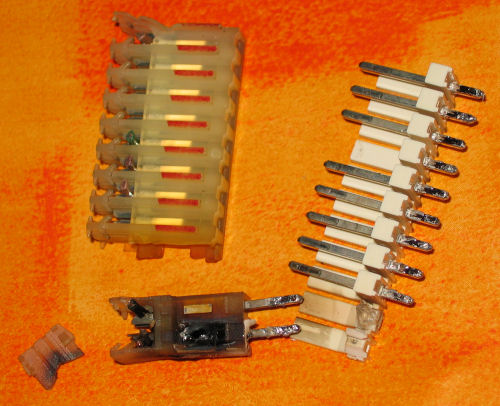

Pour finir, le grand classique, le connecteur d'illumination général du fronton brûlé (J105). Sur ce flip il a tellement fondu qu'il a aussi fondu le connecteur male il a fallu changer les 2:
